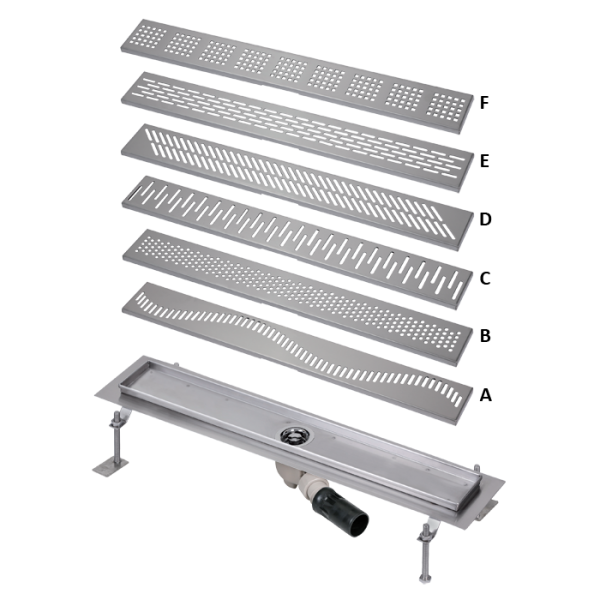

SLKN 17A(X) - SLKN 17F(X)

Edelstahl Bodenablauf für Nassbereiche, Montage im Raum, 850 mm

Charakteristik

BODENABLÄUFE FÜR DUSCHEN

Länge L = 850 mm
Umrandung der Ablaufrinne zur Verbindung mit vorhandener Abdichtung
Schutz vor Nässe und Feuchtigkeit rund um die Bodenabläufe
M10 Gewindstangen für eine optimale Anpassung der horizontalen Position
zwei Klebebänder zur Befestigung zu Boden inkl. Schrauben und Wandstöpsel
niedrige Bauhöhe
Erdungschraube
Sonderlängen auf Anfrage möglich
Belastungsklasse K3 (bis 300 kg)
Material AISI-304

SIPHON

Kunststoff Siphon DN 50 mm
geprüft nach Standard DIN EN 274; Durchfluss 42 l/min
Abfluss mittig gesetzt mit Einstellungswahl der Abflussrichtung und dem Abflussgefälle bis 20°
Abfluss kann jedoch auf Anfrage anders gesetzt werden

OBERABDECKUNG

Abdeckung Varianten A - F
Index X - Oberfläche matt
Material Edelstahl AISI - 304
Andere Varianten auf Anfrage möglich

Auftragsnummer: 69171

Ich interessiere mich für weitere Informationen

Kontaktformular

Lieferumfang

SLKN 17A - Code-Nr. 69171
SLKN 17AX- Code-Nr. 68171
SLKN 17B - Code-Nr. 69172
SLKN 17BX- Code-Nr. 68172
SLKN 17C - Code-Nr. 69173
SLKN 17CX- Code-Nr. 68173
SLKN 17D - Code-Nr. 69174
SLKN 17DX- Code-Nr. 68174
SLKN 17E - Code-Nr. 69175
SLKN 17EX - Code-Nr. 68175
SLKN 17F - Code-Nr. 69176
SLKN 17FX - Code-Nr. 68176

Bodenablauf, Abdeckung, Oberfläche poliert, Siphon mit Geruchverschluss, Gewindstangen 4 x M10, Haken zum Abdeckung entfernen, Hydroisolationsfolie, Montagesatz

technische Information

Typ:	Schlitz- Bodenabläufe
Länge:	850 mm
Montage:	im Raum

Daten zum Herunterladen

Montageanleitung (1.49 MB)
Datenblatt (320.78 kB)
2D Zeichnung (261.84 kB)
