SLKN 03A(X) - SLKN 03F(X)

Edelstahl Bodenablauf für Nassbereiche, Montage im Raum, 750 mm

Charakteristik

BODENABLÄUFE FÜR DUSCHEN

Länge L = 750 mm
Umrandung der Ablaufrinne zur Verbindung mit vorhandener Abdichtung
Schutz vor Nässe und Feuchtigkeit rund um die Bodenabläufe
M10 Gewindstangen für eine optimale Anpassung der horizontalen Position
zwei Klebebänder zur Befestigung zu Boden inkl. Schrauben und Wandstöpsel
niedrige Bauhöhe
Erdungschraube
Sonderlängen auf Anfrage möglich
Belastungsklasse K3 (bis 300 kg)
Material AISI-304

SIPHON

Kunststoff Siphon DN 50 mm
geprüft nach Standard DIN EN 274; Durchfluss 42 l/min
Abfluss mittig gesetzt mit Einstellungswahl der Abflussrichtung und dem Abflussgefälle bis 20°
Abfluss kann jedoch auf Anfrage anders gesetzt werden

OBERABDECKUNG

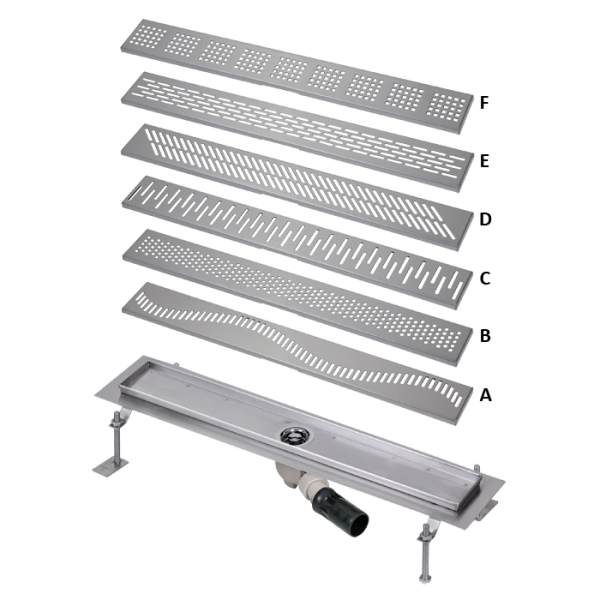

Abdeckung Varianten A - F
Index X - Oberfläche matt
Material Edelstahl AISI - 304
Andere Varianten auf Anfrage möglich

Auftragsnummer: 69031

Ich interessiere mich für weitere Informationen

Kontaktformular

Lieferumfang

SLKN 03A - Code-Nr. 69031
SLKN 03AX - Code-Nr. 68031
SLKN 03B - Code-Nr. 69032
SLKN 03BX - Code-Nr. 68032
SLKN 03C - Code-Nr. 69033
SLKN 03CX - Code-Nr. 68033
SLKN 03D - Code-Nr. 69034
SLKN 03DX - Code-Nr. 68034
SLKN 03E - Code-Nr. 69035
SLKN 03EX - Code-Nr. 68035
SLKN 03F - Code-Nr. 69036
SLKN 03FX - Code-Nr. 68036

Bodenablauf, Abdeckung, Oberfläche poliert, Siphon mit Geruchverschluss, Gewindstangen 4 x M10, Haken zum Abdeckung entfernen, Hydroisolationsfolie, Montagesatz

technische Information

Typ:	Schlitz- Bodenabläufe
Länge:	750 mm
Montage:	im Raum

Daten zum Herunterladen

Montageanleitung (1.49 MB)
Datenblatt (320.86 kB)
2D Zeichnung (459.97 kB)
