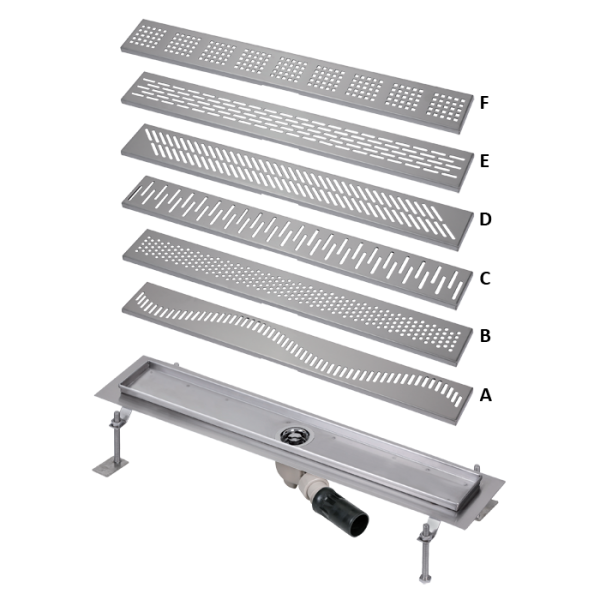

SLKN 05A(X) - SLKN 05F(X)

Edelstahl Bodenablauf für Nassbereiche, Montage im Raum, 1150 mm

Charakteristik

BODENABLÄUFE FÜR DUSCHEN

Länge L = 1150 mm
Umrandung der Ablaufrinne zur Verbindung mit vorhandener Abdichtung
Schutz vor Nässe und Feuchtigkeit rund um die Bodenabläufe
M10 Gewindstangen für eine optimale Anpassung der horizontalen Position
zwei Klebebänder zur Befestigung zu Boden inkl. Schrauben und Wandstöpsel
niedrige Bauhöhe
Erdungschraube
Sonderlängen auf Anfrage möglich
Belastungsklasse K3 (bis 300 kg)
Material AISI-304

SIPHON

Kunststoff Siphon DN 50 mm
geprüft nach Standard DIN EN 274; Durchfluss 42 l/min
Abfluss mittig gesetzt mit Einstellungswahl der Abflussrichtung und dem Abflussgefälle bis 20°
Abfluss kann jedoch auf Anfrage anders gesetzt werden

OBERABDECKUNG

Abdeckung Varianten A - F
Index X - Oberfläche matt
Material Edelstahl AISI - 304
Andere Varianten auf Anfrage möglich

Auftragsnummer: 69051

Ich interessiere mich für weitere Informationen

Kontaktformular

Lieferumfang

SLKN 05A - Code-Nr. 69051
SLKN 05AX- Code-Nr. 68051
SLKN 05B - Code-Nr. 69052
SLKN 05BX- Code-Nr. 68052
SLKN 05C - Code-Nr. 69053
SLKN 05CX- Code-Nr. 68053
SLKN 05D - Code-Nr. 69054
SLKN 05DX- Code-Nr. 68054
SLKN 05E - Code-Nr. 69055
SLKN 05EX - Code-Nr. 68055
SLKN 05F - Code-Nr. 69056
SLKN 05FX - Code-Nr. 68056

Bodenablauf, Abdeckung, Oberfläche poliert, Siphon mit Geruchverschluss, Gewindstangen 4 x M10, Haken zum Abdeckung entfernen, Hydroisolationsfolie, Montagesatz

technische Information

Typ:	Schlitz- Bodenabläufe
Länge:	1150 mm
Montage:	im Raum

Daten zum Herunterladen

Montageanleitung (1.49 MB)
Datenblatt (321.1 kB)
2D Zeichnung (279.78 kB)
